『QF41F46衬氟放料球阀』专业生产厂家，由本厂自主研发生产的【放料球阀】质量可靠、价格合理、售后服务完善。『QF41F46衬氟放料球阀』适用于各种轻重工业及楼宇管道。能恩品质，全球共享！【放料阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
|
|
产品名称
|
QF41F46衬氟放料球阀
|
|
产品型号
|
QF41F46
|
|
公称通径
|
DN25-DN100mm
|
|
压力范围
|
1.6-2.5MPa
|
|
阀体材质
|
铸钢、不锈钢
|
产品概述：
FQ41F46衬氟放料球阀属法兰连接手动直通式浮动球球阀，其采用氟塑料衬里技术，阀体采用熔模精密铸造，强度高、外观光洁，与液体接触的过流部件全部为氟塑料PTFE(F4)，适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路、管线上使用。衬氟放料球阀是靠旋转阀瓣来使阀门畅通或闭塞的，阀瓣和阀体内侧全部采用氟塑料衬塑工艺制成，其具有开关轻便，体积小，密封可靠，结构简单，维修方便，使用范围广等优点。
技术标准表：
|
设计和制造标准 |
GB/T12237 |
|
结构长度标准 |
GB/T12221、HG/T3704-2003 |
|
法兰尺寸标准 |
GB/T9113.1-26、HG/T20592-2009 |
|
压力试验 |
GB/T13927-92 |
|
检验试验 |
JB/T9092-99 |
|
驱动方式 |
手动、气动、电动 |
|
公称压力 |
0.6、1.0、1.6、2.5 |
零部件材料表：
|
序号 |
零件名称 |
材料名称 |
|||||
|
FQ41F4-Z |
FQ41F4-C |
FQ41F4-P |
FQ41F4-R |
FQ41F4-PL |
FQ41F4-RL |
||
|
1 |
阀体/阀盖 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
球体/阀杆 |
WCB |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
3 |
内衬材料 |
FEP(F46)、PCTFE(F3)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO(聚烯烃) |
|||||
|
4 |
填料压盖 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
5 |
填料 |
PTFE(F4)聚四氟乙烯 |
|||||
|
6 |
螺栓 |
35 |
35 |
1Crl7Ni2 |
1Crl7Ni2 |
1Cr18Ni2 |
1Cr18Ni2 |
|
7 |
紧固螺母 |
45 |
45 |
OCrl8Ni9 |
OCrl8Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
|
8 |
操作手柄 |
WCB |
|||||

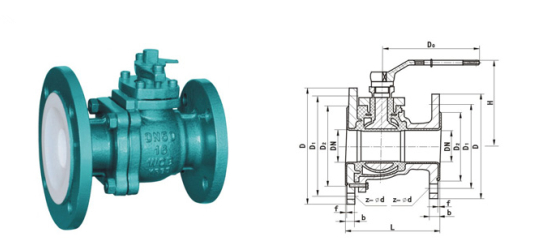

主要外形图及连接尺寸表：
|
公称通径 |
公称压力 |
主要尺寸(mm) |
重量 |
||||||
|
DN(mm)
|
PN(Mpa)
|
L |
D |
D1 |
D2 |
Z-φd |
f |
b |
(Kg) |
|
25/50 |
1.0 |
125 |
115/140 |
85/110 |
65/90 |
4-14/4-14 |
3/3 |
17/17 |
6.0 |
|
32/65 |
135 |
140/160 |
100/130 |
78/110 |
4-18/4-14 |
3/3 |
19/17 |
7.5 |
|
|
40/65 |
150 |
150/160 |
110/130 |
85/110 |
4-18/4-14 |
3/3 |
19/17 |
10.0 |
|
|
40/80 |
150 |
150/190 |
110/150 |
85/125 |
4-18/4-14 |
3/3 |
19/19 |
10.0 |
|
|
50/80 |
165 |
165/190 |
125/170 |
100/145 |
4-18/4-18 |
3/3 |
21/19 |
16.0 |
|
|
50/100 |
165 |
165/210 |
125/170 |
100/145 |
4-18/4-18 |
3/3 |
21/19 |
16.0 |
|
|
65/100 |
180 |
185/210 |
145/170 |
120/145 |
4-18/4-18 |
3/3 |
21/19 |
20.5 |
|
|
65/125 |
180 |
185/240 |
145/200 |
120/175 |
4-18/4-18 |
3/4 |
21/20 |
20.5 |
|
|
80/125 |
240 |
200/240 |
160/200 |
135/175 |
8-18/8-18 |
3/4 |
21/20 |
31.0 |
|
|
80/125 |
240 |
200/265 |
160/225 |
135/200 |
8-18/8-18 |
3/4 |
21/22 |
31.0 |
|
|
100/150 |
260 |
220/265 |
180/225 |
155/200 |
8-18/8-18 |
3/4 |
23/22 |
43.0 |
|
|
100/200 |
260 |
220/320 |
180/280 |
155/255 |
8-18/8-18 |
3/4 |
23/24 |
43.0 |
|
注：1、表格中的分子=公称通径及相应法兰尺寸；2、表格中的分母=大端法兰的法兰尺寸。
